ソニーのイメージセンサー
IMX677センサーの仕様および
対応のM12レンズ・Cマウントレンズ

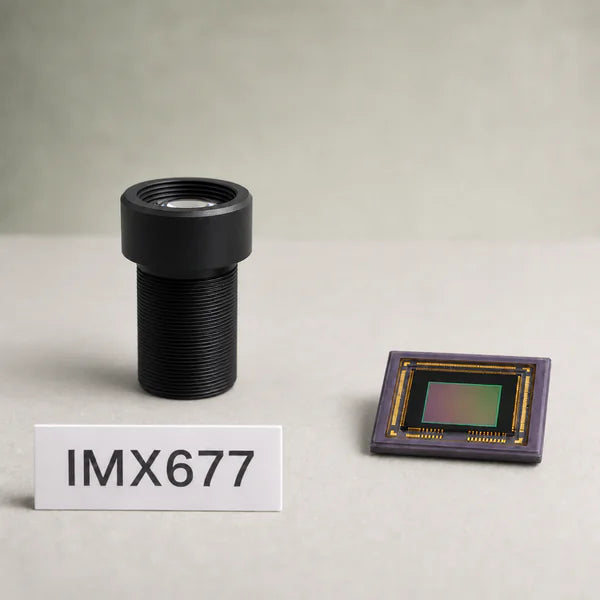

IMX677は、高解像度の産業用および検査用カメラ向けの、ソニー製1/2.3インチローリングシャッターCMOSイメージセンサーです。SLVS-EC方式を採用し、対角線長7.91 mm、画素サイズ1.12 umのカラーセンサーで、最大60 fpsで5663×4223（23.9 MP）の解像度で撮影可能です。 Commonlands社は、M12レンズおよびCマウントレンズを自社のイメージサークルに適合させ、それぞれについて算出された水平、垂直、および対角線の視野角を一覧表示しています。
IMX677の仕様
| 品番 | IMX677 |
|---|---|
| 製造元 | ソニー |
| 決議 | 5663×4223 (23.9 MP) |
| 光学フォーマット | 1/2.3" |
| 有効領域 | 6.34 × 4.73 mm |
| センサーの対角線長 | 7.91 mm |
| ピクセルサイズ | 1.12 µm |
| シャッター | ローリング |
| 最大フレームレート | 60 fps |
| インターフェース | SLVS-EC |
| カラー／モノクロ | 色 |
メーカーのデータシート： ソニー IMX677 製品ページ
IMX677に対応するCommonlands製レンズ。視野角は歪みを考慮して算出されています。
以下の各画角は、当社の MCPサーバーおよび画角計算ツールを使用して、IMX677の有効領域（6.34 × 4.73 mm）に基づいて算出されています。 「FoV = 2 × arctan(寸法 ÷ (2 × 焦点距離)」という直線補正式は、歪みを考慮していないため、多くのレンズでは正しくありません。「カバレッジ」は、 レンズのイメージサークルがセンサーの対角線長 7.91 mm をカバーしているかどうかを示します。フィッシュアイレンズや f-θレンズは直線補正式に従わないため、それらの項目には 補正済み視野の製品ページへのリンクが掲載されています。
IMX677向けのエンジニアリング向け製品
- 最適な水平画角（HFoV）約30°： 望遠12mm M12レンズ（CIL122）（12mm、f/2）— 水平画角30°に最も近いカバー範囲 — 検査や長距離読み取りに適したタイトなフレーミング。 IMX677における視野角：水平29.6° × 垂直22.3°（対角36.5°）；イメージサークルはセンサー全体をカバー；直線投影による推定値、2026年7月2日算出。
- 最適な水平視野角（HFoV）約60°： 低歪み5.2mm M12レンズ（CIL052）（5.2 mm、f/3.4）— 水平60°に最も近い視野角をカバーするオプション — 汎用マシンビジョン用のフレーミング。 IMX677における視野角：水平62.8° × 垂直48.9°（対角74.5°）；イメージサークルはセンサー全体をカバー；直線近似、2026年7月2日算出。
- 最高の水平視野角（HFoV）約120°： 低歪み2.6mm M12レンズ（CIL028）（2.6 mm、f/2.6）— 水平120°に最も近いカバー範囲 — ナビゲーションやルームスケールシーンに対応する広範囲のカバー範囲。 IMX677における視野角：水平101.3° × 垂直84.6°（対角113.4°）；イメージサークルはセンサー全体をカバー；直線投影による推定値、2026年7月2日算出。
- 歪みが最も少ない： 低歪み 4.4mm M12 レンズ（CIL043）（4.4 mm、f/3.2）— 測定値：-0.5% TV 歪み — 対応レンズの中で最も歪みの少ない画像を実現。 IMX677での画角：水平71.6° × 垂直56.5°（対角83.9°）；イメージサークルはセンサー全体をカバー；直線補正による推定値、2026年7月2日算出。
- 低照度性能が最も優れている： 8mm Cマウントレンズ（CIL521）（8 mm、f/1.5） — 最も明るい開放絞り（f/1.5） — 1ピクセルあたりの入光量が最大。 IMX677での視野角：水平43.2° × 垂直32.9°（対角52.6°）；イメージサークルはセンサー全体をカバー；直線投影による推定値、2026年7月2日算出。
Commonlandsは、IMX677向けに33種類のレンズオプションを提供しています。焦点距離2.6 mmから100 mmのM12レンズおよびCマウントレンズで、IMX677の有効領域における水平画角は3.6°から101.3°に及びます。
| コモンランズ・レンズ | 焦点距離 | マウント | F# | 水平視野角 | 垂直視野角 | 対角視野角 | 報道範囲 |
|---|---|---|---|---|---|---|---|
| 低歪み 2.6mm M12 レンズ (CIL028) | 2.6 mm | M12 | f/2.6 | 101.3° | 84.6° | 113.4° | 表紙 |
| 低歪み 2.7mm M12 レンズ (CIL027) | 2.7 mm | M12 | f/2.8 | 99.2° | 82.4° | 111.4° | 表紙 |
| 低歪み 3mm M12 レンズ (CIL030) | 3 mm | M12 | f/2.1 | 93.2° | 76.5° | 105.7° | 表紙 |
| 4mm Cマウントレンズ (CIL529) | 4 mm | Cマウント | f/2.8 | 76.8° | 61.2° | 89.4° | 表紙 |
| 低歪み 4.2mm M12 レンズ (CIL042) | 4.2 mm | M12 | f/1.9 | 74.1° | 58.8° | 86.6° | 表紙 |
| 低歪み 4.4mm M12 レンズ (CIL043) | 4.4 mm | M12 | f/3.2 | 71.6° | 56.5° | 83.9° | 表紙 |
| 4.9mm Cマウントレンズ (CIL505) | 4.9 mm | Cマウント | f/2.2 | 65.8° | 51.5° | 77.8° | 表紙 |
| 低歪み 5.2mm M12 レンズ (CIL052) | 5.2 mm | M12 | f/3.4 | 62.8° | 48.9° | 74.5° | 表紙 |
| 低歪み 5.9mm M12 レンズ (CIL059) | 5.9 mm | M12 | f/1.7 | 56.5° | 43.7° | 67.7° | 表紙 |
| 低歪み 6.2mm M12 レンズ (CIL062) | 6.2 mm | M12 | f/2.8 | 54.2° | 41.8° | 65.1° | 表紙 |
| 7.8mm M12レンズ (CIL078) | 7.8 mm | M12 | f/2 | 44.3° | 33.7° | 53.8° | 表紙 |
| 8mm Cマウントレンズ (CIL521) | 8 mm | Cマウント | f/1.5 | 43.2° | 32.9° | 52.6° | 表紙 |
| 8.1mm M12レンズ (CIL083) | 8.1 mm | M12 | f/2.8 | 42.8° | 32.6° | 52.1° | 表紙 |
| 8.2mm M12レンズ (CIL085) | 8.2 mm | M12 | f/3 | 42.3° | 32.2° | 51.5° | 表紙 |
| 8.5mm Cマウントレンズ (CIL508) | 8.5 mm | Cマウント | f/2.4 | 40.9° | 31.1° | 49.9° | 表紙 |
| 9.1mm M12レンズ (CIL092) | 9.1 mm | M12 | f/2.6 | 38.4° | 29.1° | 47° | 表紙 |
| 12mm M12 望遠レンズ (CIL122) | 12 mm | M12 | f/2 | 29.6° | 22.3° | 36.5° | 表紙 |
| 12mm Cマウントレンズ (CIL552) | 12 mm | Cマウント | f/2.8 | 29.6° | 22.3° | 36.5° | 表紙 |
| 望遠 12.2mm M12 レンズ (CIL120) | 12.2 mm | M12 | f/2.2 | 29.1° | 21.9° | 35.9° | 表紙 |
| 望遠 12.5mm M12 レンズ (CIL125) | 12.5 mm | M12 | f/2.4 | 28.5° | 21.4° | 35.1° | 表紙 |
| 望遠 14.2mm M12 レンズ (CIL142) | 14.2 mm | M12 | f/2.6 | 25.2° | 18.9° | 31.1° | 表紙 |
| 16mm M12 望遠レンズ (CIL160) | 16 mm | M12 | f/1.9 | 22.4° | 16.8° | 27.8° | 表紙 |
| 16mm Cマウントレンズ (CIL553) | 16 mm | Cマウント | f/2.8 | 22.4° | 16.8° | 27.8° | 表紙 |
| 望遠21.6mm M12レンズ (CIL121) | 21.6 mm | M12 | f/2.8 | 16.7° | 12.5° | 20.8° | 表紙 |
| 25mm M12 望遠レンズ (CIL250) | 25 mm | M12 | f/2 | 14.5° | 10.8° | 18° | 表紙 |
| 25mm Cマウントレンズ (CIL554) | 25 mm | Cマウント | f/2.6 | 14.5° | 10.8° | 18° | 表紙 |
| 35mm M12 望遠レンズ (CIL350) | 35 mm | M12 | f/2.4 | 10.4° | 7.7° | 12.9° | 表紙 |
| 35mm Cマウントレンズ (CIL555) | 35 mm | Cマウント | f/2.6 | 10.4° | 7.7° | 12.9° | 表紙 |
| 50mm M12 望遠レンズ (CIL051) | 50 mm | M12 | f/2.8 | 7.3° | 5.4° | 9° | 表紙 |
| 50mm Cマウントレンズ (CIL556) | 50 mm | Cマウント | f/2.8 | 7.3° | 5.4° | 9° | 表紙 |
| 75mm M12 望遠レンズ (CIL076) | 75 mm | M12 | f/3.4 | 4.8° | 3.6° | 6° | 表紙 |
| 75mm Cマウントレンズ (CIL557) | 75 mm | Cマウント | f/3 | 4.8° | 3.6° | 6° | 表紙 |
| 100mm M12 望遠レンズ (CIL100) | 100 mm | M12 | f/3.6 | 3.6° | 2.7° | 4.5° | 表紙 |
IMX677用のレンズの選び方
まず、アプリケーションに必要な視野から始め、IMX677でその視野が得られる 焦点距離を横方向に確認してください。レンズのイメージサークルが 対角線7.91 mmをカバーし、四隅が切り取られないことを確認するとともに、レンズの 解像度が23.9 MP以上と定格されており、 1.12 µmのピクセルを解像できるか確認してください。 正確な作動距離や被写体サイズの数値については、 Commonlandsの視野計算ツールに 数値を入力して計算してください。
IMX677搭載のMIPIカメラモジュールをお探しですか？Commonlandsでは、自社製レンズを搭載したカスタマイズ可能なMIPIモジュールをご提供しています（最低注文数量が適用されます）。CommonlandsはM12レンズおよびCマウント光学系を取り扱っており、サンディエゴから発送いたします。在庫のあるレンズについては、太平洋標準時（PST）正午までにご注文いただければ、当日発送いたします。また、レンズとセンサーを組み合わせて調整したモジュールの製造も行っております。アプリケーションエンジニアまでご相談ください。
