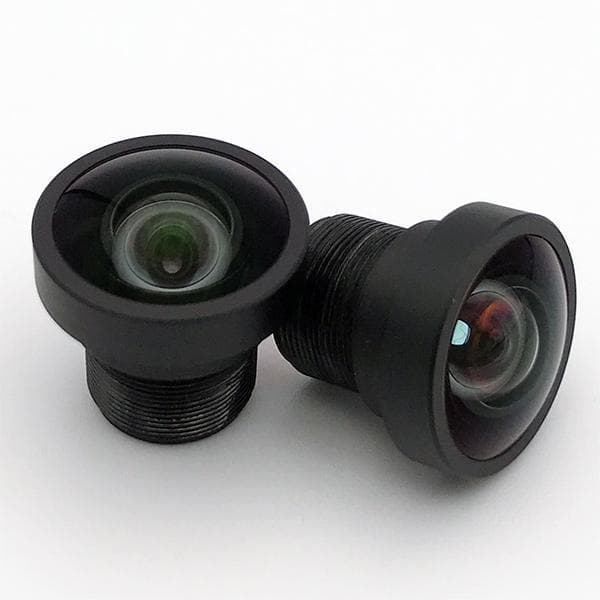

レンズの特徴
広角視野
水平方向の視野角を100°という広角を実現します。
歪みなし
-3%の歪みであれば、見た目は自然な画像になります。
光学・機械的仕様表
| レンズのパラメータ | 公演詳細 |
|---|---|
| 品番 | CIL028 |
| EFL | 2.6 |
| F# | 2.3, 2.6 |
| 決議 | 3-5MP, 2.2um (F/2.3) |
| 視野 | 設計値は100° @ 7.2mm、最大イメージサークルは8.5mmです。お使いのセンサーに合わせて視野角（FoV）を計算してください。 |
| イメージサークル | 設計値は7.2mm、最大値は8.5mm |
| 歪み | -1% テレビ（4:3） |
| 重量 | 6.8g |
| IRカットオフフィルター | 任意 |
| 建設 | ガラスとプラスチックのハイブリッド素材、アルミ製バレル |
機械的なバリエーション
| バリアント | 説明 |
|---|---|
| M12A | 防塵・防水等級なし、レンズ1の表面1にBBAR加工、AL6061製キャップ＋バレル |
機械レイアウト
カメラの機械的互換性一覧表*
| カメラ／マウント | 互換性 |
|---|---|
| コモンランズ CLA018 | はい |
| e-con Systems / 標準Sマウント | 高さ7mm～10mmのマウント |
| Allied Vision Alvium Sマウント | はい |
| FLIR Blackfly S ボード | いいえ |
| iDS uEye LE | Rev1.1：いいえ、Rev1.2：いいえ |
| The Imaging Source M12 | いいえ |
| D3 カメラモジュール | D3Engineeringへのお問い合わせ |
*カメラメーカーが提供する標準のM12x0.5レンズマウントを前提とした、機械的な互換性のみです。光学的な互換性については別途ご確認ください。
よくある質問
CIL028はどのセンサーフォーマット向けに設計されていますか？
CIL028は1/2インチセンサー用に設計されています。この大きなフォーマットが、歪みをあまり生じさせることなく広い画角を確保できる理由の一つとなっています。
CIL028の歪み量はどれくらいですか？
このレンズは、4:3アスペクト比でテレビ歪みが-1%と記載されています。2.6mmの広角M12レンズとしては低い数値であり、図形の歪みを抑えるのに役立ちます。
CIL028にはどのような絞りオプションがありますか？
絞り値には「F/2.3」と「F/2.6」の2つの選択肢があります。より多くの光が必要な場合は、「F/2.3」を選んでください。
CIL028はどの解像度に対応していますか？
F/2.3では、このレンズは2.2μmの画素を持つ3MP～5MPのセンサーに対応しています。これが、このレンズがサポートするように設計された解像度範囲です。
CIL028のイメージサークルはどのくらいの大きさですか？
設計上のイメージサークルは7.2mmで、最大値は8.5mmです。この余裕分により、より大きな小型フォーマットセンサーでもある程度の余裕が生まれます。
CIL028は防塵・防水仕様ですか？
いいえ。記載されている機械式モデルは防塵・防湿仕様ではありません。カメラがほこりや湿気にさらされる可能性がある場合は、筐体内で使用してください。
