OX08B40やAR0820などのステレオビジョンカメラ用 6mm 低歪み M12 レンズ

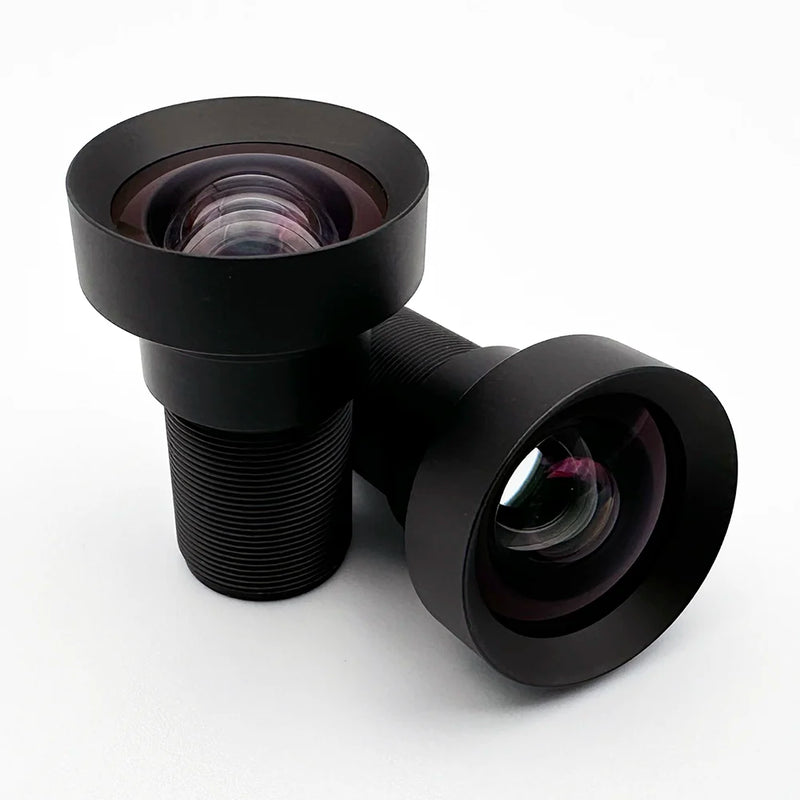

低ディストーション6mm M12レンズ
CIL059は、AR0820やOX08B40などの最大800万画素の1/1.7型センサーに対応した6mm M12レンズです。複数のF値バリエーション、低歪み特性、およびIP67対応オプションを備えており、コンピュータビジョンやロボティクス用途に最適です。豊富なF値の選択肢により、被写界深度や解像度を最適化することができます。
在庫あり —太平洋標準時正午までにご注文いただければ、当日発送いたします
レンズの特徴
高速で低歪み
F/1.7と-4%以下の歪曲収差を組み合わせることで、最適なコンピュータービジョン性能を実現している。
IP67対応
外部アプリケーション用にイングレスプロテクト仕様もあります。
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL059 |
| イーエフエル | 5.9 |
| F# | 1.7 |
| 決議 | 1.7: 4～6MP、3μm 2.8: 1.55μm 4.0: 12MP、1.55μm 5.6: 8～10MP、1.85μm |
| 視野 | 76° @ 8.8mm イメージサークル —お使いのセンサーの画角を計算する |
| イメージサークル | 設計通り9.0mm、最大10.4mm |
| ディストーション | -4% レクチリン @8.8mm |
| 重量 | 10.5g |
| IRカットフィルター | 付属品付き品番：CIL059-F1.7-M12B650、; CIL059-F4.0-M12A650、; CIL059-F5.6-M12A650; 品番（IRカットなし）：CIL059-F1.7-M12BNIR、CIL059-F4.0-M12ANIR、CIL059-F5.6-M12ANIR |
| 建設 | 4G4Pアルミバレル付 |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12A | イングレスプロテクションなし、レンズ1表面1にBBAR、AL6061キャップ+バレル |
| M12B | IP67、レンズ表面1にBBAR、AL6061キャップ+バレル |
メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| e-con Systems / スタンダードSマウント | 9mm～13mm高マウント |
| アライドビジョン アルビウムSマウント | はい |
| FLIR Blackfly S ボード | はい |
| iDS uEye LE | はい |
| イメージング・ソース M12 | Rev1.1：はい、Rev1.2：型番が「C-NO」で終わるもの |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
よくある質問
CIL059 6mm M12レンズに対応しているカメラはどれですか？
CIL059は、OmniVision OX08B40、ON Semiconductor AR0820、およびAR0821を含む1/1.7インチセンサーに対応しています。また、1/2.5インチや1/2.7インチなどのより小型のフォーマットにも対応していますが、その場合は画角が狭くなります。
CIL059 6mm Sマウントレンズには、なぜ4つのF値の選択肢があるのですか？
4つの絞り設定により、レンズを交換することなく、光量と被写界深度のバランスを調整できます。F/1.7は低照度環境でのステレオビジョンに適しており、F/4.0およびF/5.6は、照明環境が制御された場所での検査作業において、より広い被写界深度を確保します。
CIL059 6mm M12レンズは、ステレオビジョンや深度測定に使用できますか？
はい。CIL059は、深度推定やSLAMナビゲーションを目的としたステレオカメラリグで広く採用されています。歪率が-4%と低いため、エッジプロセッサでも処理が容易であり、F1.7という明るい開放F値により、照明条件が混在する環境でも撮影が可能です。
CIL059のIP67 M12Bモデルとは何ですか？
M12Bモデルは、密閉型アルミニウム製バレルを採用し、IP67規格の防水・防塵性能を備えています。防塵性に優れ、一時的な水没にも耐えるため、屋外用ロボット、自律走行配送車両、農業機械などに最適な選択肢となります。
CIL059 6mm M12レンズは米国から発送されますか？
はい。Commonlandsでは、太平洋標準時（PST）正午までにご注文いただいた在庫レンズはすべて、カリフォルニア州サンディエゴから当日発送いたします。
CIL059の.STPファイルと機械図面は入手可能ですか？
はい。機械図面は製品ページに掲載されています。ステレオカメラやロボットプラットフォームへの組み込み用.STP 3Dモデルファイルについては、engineering@commonlands.com までお問い合わせください。
