IMX664やIM678などの1/1.8インチセンサー用6mm M12レンズ
歪みのない6mm M12レンズ
CIL062は、最大1/1.8" 6-8MPカメラ用の歪みのない6mm M12レンズです。ガラスとプラスチックのハイブリッド設計と小型フォームファクターにより、予算に最適化されたプロジェクトに最適な高品質オプションです。
In stock — orders before 12 PM PST ship same day
レンズの特徴
コンパクトなフォームファクター
6mmのM12レンズは、フルサイズフォーマットの35mmレンズと同様のFoVを持っている。
大判
Suitable for up to 1/1.8\" 9.0mm image circle.
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL062 |
| イーエフエル | 6.2 |
| F# | 2.8 |
| 視野 | 60° @ 7.2mm image circle — Calculate FoV for your sensor |
| ディストーション | -2% Rectilin. @8.8mm |
| 重量 | 6g |
| IRカットフィルター | P/N With: CIL062-F2.8-M12A650, CIL062-F4.0-M12A650, CIL062-F2.8-M12B650 P/N Without: CIL062-F2.8-M12ANIR, CIL062-F4.0-M12ANIR, CIL062-F2.8-M12BNIR |
| 建設 | 2G4P |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12A | イングレスプロテクションなし、レンズ1表面1にBBAR、AL6061キャップ+バレル |
| M12B | IP67、レンズ表面1にBBAR、AL6061キャップ+バレル |

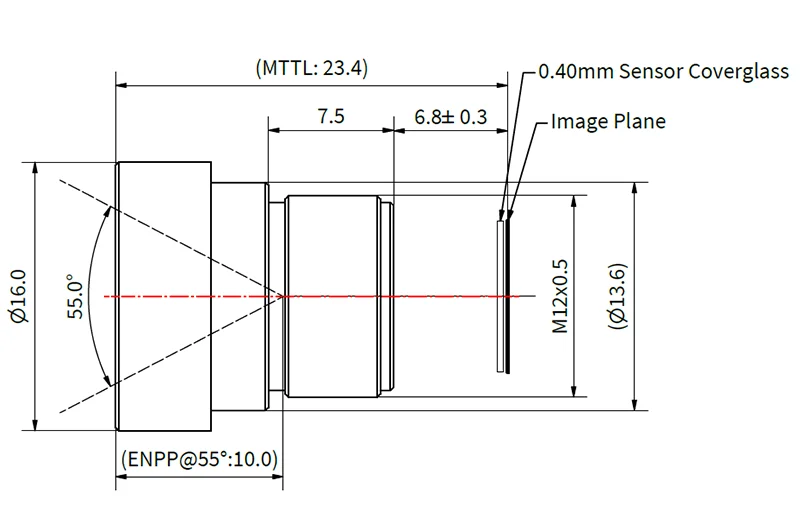

メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| Commonlands CLA019 | CLA019 |
| イーコンシステムズ Sマウント | 10mm-13mmトールマウント |
| アライドビジョン アルビウムSマウント | はい |
| FLIR Blackfly S ボード | はい |
| iDS uEye LE | Rev1.1：はい、Rev1.2: はい |
| イメージング・ソース M12 | はい |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
Frequently asked questions
What sensors does the CIL062 6mm M12 lens support?
The CIL062 supports 1/1.8 inch sensors including the Sony IMX664 and IMX678. It resolves 6-8MP across a 9.0mm image circle, covering the full 1/1.8 inch format with margin at the 7.2mm nominal field.
How much distortion does the CIL062 have?
The CIL062 measures -2% rectilinear distortion at 8.8mm image circle. For most machine vision applications including parts inspection and robot guidance, this is low enough to skip software correction.
What aperture options are available for the CIL062?
Three fixed aperture options: F/2.8 for maximum light, F/4.0 for balanced depth of field and brightness, and F/5.6 for maximum depth of field. Each aperture is available in both M12A and M12B barrel types.
Is there an IP67 version of the CIL062?
Yes. The M12B variants (CIL062-F2.8-M12B650 and CIL062-F2.8-M12BNIR, CIL062-F5.6-M12B650 and CIL062-F5.6-M12BNIR) are IP67-rated with sealed barrels for outdoor, washdown, and humid environments.
What cameras are compatible with the CIL062 6mm M12 lens?
The CIL062 is compatible with e-con Systems S-mount boards (10-13mm holder), Allied Vision Alvium, FLIR Blackfly S board-level, iDS uEye LE Rev1.1 and Rev1.2, and The Imaging Source M12 cameras. Use the Commonlands CLA019 lens holder for mounting.
Does the CIL062 ship same day from the US?
Yes. In-stock CIL062 orders placed before 12 PM PST ship same day from San Diego. Most variants have 90-200 units in US stock. Contact us for volume pricing.
