ソニー、オンセミ、オムニビジョンのCMOSイメージセンサー一覧
CMOSイメージセンサーは、入射光子をデジタル電荷パケットに変換し、プロセッサーが数値化して解釈できるようにします。 適切なセンサ・アーキテクチャとそれに適合するレンズを選択することは、空間分解能、時間精度、電力効率を直接支配します、 組込みロボットや自動検査において重要な指標です。
光学フォーマットについて復習が必要な場合は、簡潔なセンサーサイズの入門書をご覧ください、 をご覧ください。 寸法、画素ピッチ、主光線角がレンズのカバー範囲と被写界深度にどのように影響するかを説明しています。

ローリングシャッターとグローバルシャッター
ローリングシャッターは列を順次露光するため、画素の積分ウィンドウは上から下へ数百マイクロ秒ずれる。 これにより、ピクセルごとの回路がシンプルに保たれ、より高いメガピクセル数がサポートされる、 しかし、高速な横方向の動きは、幾何学的なスキューやウォブルのアーティファクトを発生させ、ステレオ対応アルゴリズムやSLAMパイプラインを損なう可能性があります。 アルゴリズムやSLAMパイプラインを損なう可能性がある。
グローバル・シャッターは、同時にサンプリングするピクセル単位のストレージ・ノードを採用し、アレイ全体でナノ秒以内に動きを凍結する。 キャパシタンスオーバーヘッドによりフルウェルの容量はわずかに減少するが、その結果得られる画像の完全性は、コンベア追跡や高速ドローン、ライダー同期キャプチャに不可欠である。 キャパシタンスオーバーヘッドによりフルウェルの容量はわずかに減少するが、その結果得られる画像の完全性は、コンベア追跡、高速ドローン、ライダー同期キャプチャに不可欠である。
センサー・インターフェース:MIPIとLVDSの比較
MIPI CSI-2は、シリアル化されたD-PHYパケットを差動ペアでストリーミングする。 総帯域幅は、レーン数とレーン速度によって変化する(例えば、Gear3でレーンあたり4Gb/s)。 3)、SoCのISPブロックに直接終端するリボン・ケーブルで4K60または1080p240を可能にする。
LVDS / SLVS-ECは、同期クロックされたパラレル差動チャンネルを使用します。 LVDSは、長いフレックスや同軸を使用する場合に優れた電磁波耐性を約束しますが、通常はFPGAやデシリアライザを使用してデータを集約し、パケット化する必要があります。 LVDSは、長いフレックスや同軸線に対して優れた電磁耐性を約束しますが、通常はFPGAやデシリアライザでデータを集約してパケット化する必要があり、BOMコストとPCB面積を増加させます。 マルチメガピクセル産業用カメラ
レンズマウントM12とCマウント
M12 Sマウント)レンズは、12mm×0.5mmのメートルネジを採用し、メカニカルアイリスがなく、≈1/1.8″までのセンサーに最適化されています。 後焦点距離がコンパクトなため、ドローンや移動ロボットの基板レベルモジュールを簡素化できる。 そのコンパクトなバックフォーカルディスタンスは、ドローンやモバイルロボットのボードレベルモジュールを簡素化するが、精密なフォーカスロックは、通常、ネジロック化合物または止めネジで処理される。
Cマウントレンズは 1″-32 UN 2Aスレッドを使用し、フランジ焦点距離は17.526mmです。 調整可能なフォーカスリングとアイリスリングに加え、より大きな入口瞳により、1″センサー上で優れたMTFを実現し、以下のような用途に最適です。 高精度計測、テレセントリックイメージング、可変被写界深度制御を必要とする環境に最適です。
主なセンサーファミリー
ソニーイメージセンサー
ソニーのポートフォリオには、低光量シーンに最適化された裏面照射型ローリングシャッターデバイスSTARVIS 2や、CCDライクな電荷転送とCMOS読み出しを組み合わせたグローバルシャッターデバイスPregiusなどがある。 CCDのような電荷移動とCMOS読み出しを組み合わせたPregiusグローバルシャッターデバイスがあります、 また、Pregiusグローバルシャッターデバイスは、CCDのような電荷移動とCMOS読み出しを組み合わせたもので、2e以下の時間ノイズとマルチリージョンROIをサポートします。
ソニーセミコンダクタのサイトで詳細なデータシートをご覧ください。 軽量モジュール用レンズM12または5MP以上の高精度用Cマウントレンズをお選びください。 を選択します。
オムニビジョンイメージセンサー
OmniVisionは、コンパクトなダイとコスト効率を重視し、Nyxel®近赤外拡張とハイブリッドHDRパイプラインを提供しています。 HDRパイプラインをローリングシャッターとグローバルシャッターの両方で提供している。 これらのチップは頻繁にDPCと基本的なISPブロックを統合し、マイクロコントローラやエッジAI SoCでのホスト側処理を容易にします。
センサーのマトリックスは、オムニビジョンのポータルでカタログ化されている。前世代のセンサーはOV****で始まり、新しいセンサーはOG****で始まり、車載グレードはOX****で始まります。
オンセミ・イメージセンサー
オンセミ(旧アプティナ)はファクトリーオートメーションとADASをターゲットに、2MPから20MPまで対応するローリングシャッターセンサーとグローバルシャッターセンサーを提供している。 2MPから20MPまで。前世代のセンサーは部品番号MT****で始まり、新しいセンサーはAR****で始まる。
オンセミのサイトのデータシートと評価キット HiSPi/SLVS-EC出力モードの概要については、お使いのキャリア・ボードが直接デシリアライゼーションに対応しているか、MIPIまたはUSBのブリッジが必要かをご確認ください。 キャリア・ボードが直接デシリアライズをサポートしているか、MIPIまたはUSBへのブリッジが必要かを確認してください。
設計チェックリストと次のステップ
モーションブラーが許容できない場合は、グローバルシャッターを選択します、 BSIローリングシャッターを選択します。通信レーンがセンサーの最大総帯域幅とフレームレートの予算と一致していることを確認します。 フレームレートのバジェット。
投影イメージサークルがセンサーの対角線を超え、解像度がセンサーのサンプリング周波数を満たすレンズを選択します。 M12およびCマウントのカタログをご覧いただき、お選びいただいたセンサーを補完する光学部品をお探しください。 M12とCマウントのカタログを閲覧し、選択したセンサーに適合する光学部品を調達し、プロトタイプを作成し、実際のシーン照明下でMTFを検証します。
品番 | 決議 | 最大フレームレート | インターフェース | シャッター |
---|---|---|---|---|
AR0144 | 1280×800 | 60 fps | MIPI CSI-2 | グローバル |
AR0234 | 1920×1200 | 120 fps | MIPI CSI-2 | グローバル |
AR0330 | 2304×1536 | 60 fps | MIPI CSI-2 | ローリング |
AR0341 | 1920×1536 | 60 fps | MIPI CSI-2 | ローリング |
AR0521 | 2592×1944 | 60 fps | MIPI CSI-2 | ローリング |
AR0820AT | 3840×2160 | 30 fps | MIPI CSI-2 | ローリングhdr |
IMX174 | 1936×1216 | 5 fps | LVDS~USB3 | グローバル |
IMX219 | 3280×2464 | 30 fps | MIPI CSI-2 | ローリング |
IMX224 | 1280×960 | 120 fps | MIPI CSI-2&パラレル | ローリング(hdr) |
IMX249 | 1936×1216 | 30 fps | GigE~USB3 | グローバル |
IMX250 | 2448×2048 | カメラリンク〜CoaXPress | グローバル | |
IMX250MYR | 2448×2048 | 5 fps | SLVS-EC | グローバル(偏光) |
IMX250MZR | 2448×2048 | 5 fps | SLVS-EC | グローバル(偏光) |
IMX252 | 2048×1536 | カメラリンク~USB3 | グローバル | |
IMX253 | 4096×3000 | 3 fps | CoaXPress〜SLVS | グローバル |
IMX253MYR | 4096×3000 | CoaXPress | グローバル(偏光) | |
IMX253MZR | 4096×3000 | CoaXPress | グローバル(偏光) | |
IMX255 | 4096×2160 | 7 fps | CoaXPress〜SLVS | グローバル |
IMX264 | 2448×2048 | 60 fps | GigE~USB3 | グローバル |
IMX264MYR | 2448×2048 | 7 fps | SLVS-EC | グローバル(偏光) |
IMX264MZR | 2448×2048 | 7 fps | SLVS-EC | グローバル(偏光) |
IMX265 | 2048×1536 | 60 fps | GigE~USB3 | グローバル |
IMX267 | 4096×2160 | 2 fps | USB3〜カメラリンク | グローバル |
IMX273 | 1440×1080 | 276 fps | USB3〜カメラリンク | グローバル |
IMX287 | 720×540 | 5 fps | USB3~パラレル | グローバル |
IMX290 | 1920×1080 | MIPI CSI-2&パラレル | ローリング(hdr) | |
IMX296 | 1440×1080 | 3 fps | SPI~パラレル | グローバル |
IMX297 | 720×540 | 8 fps | SPI~パラレル | グローバル |
IMX302 | 1936×1216 | 1 fps | LVDS~パラレル | グローバル |
IMX304 | 4112×3008 | 4 fps | SLVS-EC | グローバル |
IMX305 | 4096×2160 | SLVS-EC | グローバル | |
IMX335 | 2592×1944 | 60 fps | MIPI CSI-2 | ローリング(hdr) |
IMX342 | 6480×4860 | 35 fps | SLVS-EC | グローバル |
IMX367 | 5376×3672 | 43 fps | SLVS-EC | グローバル |
IMX385 | 1936×1096 | 60 fps | LVDS~MIPI | ローリング(hdr) |
IMX387 | 5328×3176 | 3 fps | SLVS-EC | グローバル |
IMX390 | 1920×1200 | MIPI CSI-2 | ローリング(hdr) | |
IMX392 | 1920×1200 | 4 fps | USB3〜SLVS | グローバル |
IMX397 | 656×492 | 240 fps | パラレル | グローバル |
IMX415 | 3840×2160 | 9 fps | MIPI CSI-2 | ローリング(hdr) |
IMX420 | 3216×2208 | 1 fps | SLVS-EC | グローバル |
IMX421 | 2336×1224 | 2 fps | SLVS-EC | グローバル |
IMX422 | 1600×1272 | 6 fps | SLVS-EC | グローバル |
IMX424 | 2896×2592 | 40 fps | MIPI CSI-2 | ローリング(hdr) |
IMX425 | 1536×1168 | 1 fps | SLVS-EC | グローバル |
IMX426 | 800×644 | 7 fps | SLVS-EC | グローバル |
IMX428 | 2448×2048 | 4 fps | SLVS-EC | グローバル |
IMX429 | 1944×1460 | 96 fps | SLVS-EC | グローバル |
IMX430 | 1600×1212 | 132 fps | SLVS-EC | グローバル |
IMX432 | 1536×1168 | 6 fps | SLVS-EC | グローバル |
IMX433 | 792×584 | 243 fps | SLVS-EC | グローバル |
IMX437 | 2336×1224 | 2 fps | SLVS-EC | グローバル |
IMX477 | 4056×3040 | 60 fps | MIPI CSI-2 | ローリング |
IMX478 | 4072×3046 | 40 fps | MIPI CSI-2 | ローリング(hdr) |
IMX485 | 3840×2160 | 60 fps | MIPI CSI-2 | ローリング(hdr) |
IMX487 | 2856×2848 | 10 fps | SLVS-EC(8レーン) | グローバル(紫外線) |
IMX490 | 2880×1876 | MIPI CSI-2 | ローリング(hdr) | |
IMX492 | 8000×6000 | 2 fps | SLVS-EC ~ MIPI | **ローリング |
IMX530 | 5328×4608 | SLVS-EC | グローバル | |
IMX531 | 4512×4512 | SLVS-EC | グローバル | |
IMX532 | 5328×3040 | 159 fps | SLVS-EC | グローバル |
IMX535 | 4096×3000 | 122 fps | SLVS-EC | グローバル |
IMX536 | 2840×2840 | 122 fps | SLVS-EC | グローバル |
IMX537 | 2448×2048 | 259 fps | SLVS-EC | グローバル |
IMX540 | 5328×4608 | 50 fps | SLVS-EC | グローバル |
IMX541 | 4512×4512 | 43 fps | SLVS-EC | グローバル |
IMX542 | 5328×3040 | 61 fps | SLVS-EC | グローバル |
IMX545 | 4096×3000 | 61 fps | SLVS-EC | グローバル |
IMX546 | 2840×2840 | 84 fps | SLVS-EC | グローバル |
IMX547 | 2448×2048 | 122 fps | SLVS-EC | グローバル |
IMX548 | 2448×2048 | 35 fps | SLVS-EC | グローバル |
IMX556PLR | 640×480 | MIPI CSI-2 | グローバル(itof) | |
IMX570 | 648×488 | MIPI CSI-2 | グローバル(itof) | |
IMX577 | 4056×3040 | 60 fps | MIPI CSI-2 | ローリング |
IMX585 | 3840×2160 | 90 fps | MIPI CSI-2 | ローリング(hdr) |
IMX623 | 2048×1464 | MIPI CSI-2 | ローリング(hdr) | |
IMX636 | 1280×720 | MIPI CSI-2(EVSプロトコル) | グローバル(イベント) | |
IMX637 | 640×512 | MIPI CSI-2(EVSプロトコル) | グローバル(イベント) | |
IMX646 | 1280×720 | PCIe / MIPI (EVSプロトコル) | グローバル(イベント) | |
IMX647 | 640×512 | PCIe / MIPI (EVSプロトコル) | グローバル(イベント) | |
IMX661 | 13392×9784 | 19 fps | SLVS-EC | グローバル |
IMX675 | 2608×1960 | 40 fps | MIPI CSI-2 | ローリング(hdr) |
IMX678 | 3840×2160 | 30 fps | MIPI CSI-2 | ローリング(hdr) |
IMX708 | 3840×2160 | 60 fps | MIPI CSI-2 | ローリング(hdr) |
IMX728 | 3840×2176 | MIPI CSI-2 | ローリング(hdr) | |
IMX766 | 4608×2592 | 30 fps | MIPI CSI-2 | ローリング |
IMX800 | 6144×8160 | 30 fps | MIPI CSI-2 | ローリング |
IMX990 | 1280×1024 | 134 fps | SLVS(4/8レーン) | グローバル(スワー) |
IMX991 | 640×512 | 258 fps | SLVS(4レーン) | グローバル(スワー) |
IMX992 | 2560×2080 | 20 fps | SLVS-EC | グローバル(スワー) |

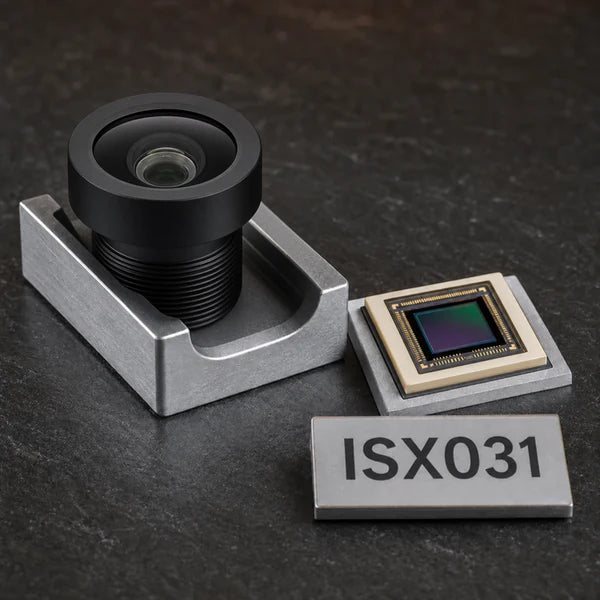

ISX031 | 1937×1553 | 60 fps | MIPI CSI-2 | ローリング |
OG01A1B | 1280×1024 | 120 fps | MIPI CSI-2 | グローバル |
OG03A10 | 1920×1280 | 150 fps | MIPI CSI-2 | グローバル |
OG05C10 | 2592×1944 | 120 fps | MIPI CSI-2 | グローバル |
OV10640 | 2688×1520 | 60 fps | MIPI CSI-2 | ローリングhdr |
OV2311 | 1600×1300 | 60 fps | MIPI CSI-2 | グローバル |
OV2312 | 1600×1300 | 60 fps | MIPI CSI-2 | グローバル |
OV5640 | 2592×1944 | 15 fps | MIPI CSI-2 | ローリング |
OV9281 | 1280×800 | 120 fps | MIPI CSI-2 | グローバル |
OV9782 | 1536×864 | 90 fps | MIPI CSI-2 | グローバル |
