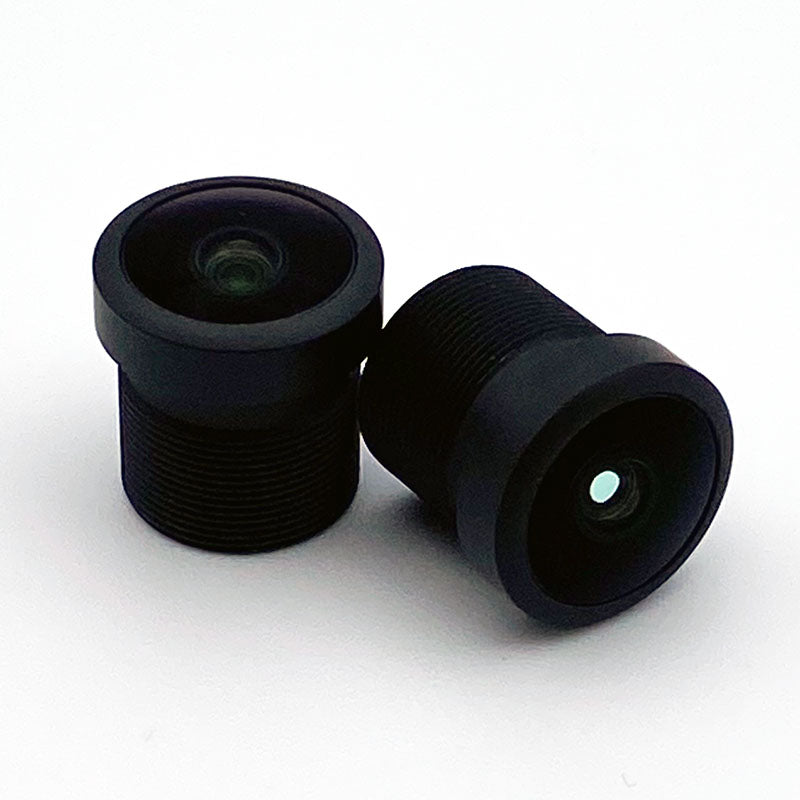

小型広角3.5mm M12レンズ 1/1.7 "まで対応
大判3.5mm M12レンズ
在庫あり —太平洋標準時正午までにご注文いただければ、当日発送いたします
レンズの特徴
小型フォームファクター
全長わずか19.5mm、重量4.3gというコンパクトな仕様は、空中ロボットに最適です。
IP67および疎水性
バリエーション「C」は、L1S1に撥水コーティングが施されており、IP67規格に準拠しています。
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL334 |
| イーエフエル | 3.5 |
| F# | 2.2 |
| 決議 | 6～800万画素、2.4μm |
| 視野 | 141° @ 8.0mm イメージサークル —お使いのセンサーの画角を計算する |
| イメージサークル | 9.2mm |
| ディストーション | -7% F-Θ @8.0mm |
| 重量 | 4.3g |
| IRカットフィルター | 付属品付き品番：CIL334-F2.2-M12C660、 付属品なし品番：CIL334-F2.2-M12CNIR |
| 建設 | ハイブリッドガラス/プラスチック |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12C | IP67、レンズ表面1疎水性、AL6061キャップ+バレル |
メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| コモンランズ CLA019 | — |
| イーコンシステムズ Sマウント | — |
| アライドビジョン アルビウムSマウント | — |
| FLIR Blackfly S ボード | — |
| iDS uEye LE | — |
| イメージング・ソース M12 | — |
| バスラー・ダートSマウント | — |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
よくある質問
CIL334 3.5mm M12レンズは、どのようなセンサーに対応していますか？
CIL334は、画素ピッチ2.4μm、解像度6～8MPの1/1.7型および1/1.8型センサーに対応しています。9.2mmのイメージサークルは、これらのフォーマットの対角線全域をカバーします。
CIL334広角レンズの歪曲収差はどの程度ですか？
CIL334は、8.0mmのイメージサークルにおいてF-Θ歪みが-7%です。これは広角のマシンビジョンカメラやドローンカメラでは一般的な値であり、必要に応じてソフトウェア補正を行うことで解消できます。
CIL334は、屋外やドローンでの使用に耐える耐候性がありますか？
はい。M12CモデルはIP67規格に準拠しており、第1レンズ表面には撥水コーティングが施されています。屋外や空撮ロボットでの使用において、雨や水しぶき、結露にも十分耐えることができます。
CIL334 M12レンズの重さはどれくらいですか？
CIL334の重量は4.3g、総トラックス長は19.5mmです。そのため、UAVやその他の重量制限のあるペイロードに最適です。被写界深度計算ツール（depth of field calculator）を使用して、撮影距離を計画してください。
CIL334は米国から当日発送されますか？
はい。在庫のあるレンズはすべて、太平洋標準時（PST）正午までにご注文いただければ、カリフォルニア州サンディエゴのCommonlandsから当日発送いたします。
CIL334と機械的に互換性のあるカメラはどれですか？
CIL334は、Commonlands CLA019ホルダー、FLIR Blackfly S、Allied Vision Alvium、iDS uEye LE、The Imaging Source M12、およびBasler Dart Sマウントカメラと機械的に互換性があります。
