AR0521のような1/2.3 "センサーまでの広角歪みのないM12レンズ

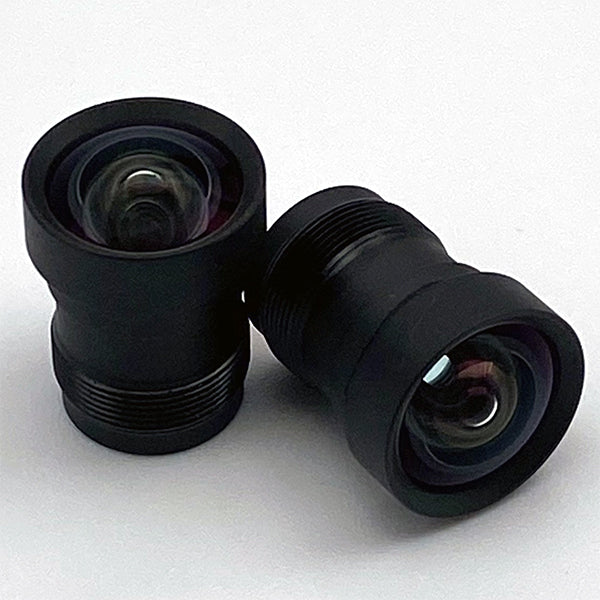

歪みのない3.9mm M12レンズ
CIL039は、最大500万画素の1/2型センサーに対応した3.9mm M12レンズです。歪みが0%であるため、歪み補正を行うことなく広角用途に最適です。
在庫あり —太平洋標準時正午までにご注文いただければ、当日発送いたします
レンズの特徴
広角FoV
1/2.3インチセンサーを搭載し、広角でありながら標準的な77°の水平画角（HFoV）を実現しています。
12MP+の解像度
800万画素の1/2.5型および1000万画素以上の1/2.3型センサーに対応したMTF。
ディストーションなし
TVディストーション0％で、卓越したノーマル画像を実現。
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL039 |
| イーエフエル | 3.9 |
| F# | 2.8 |
| 決議 | 8MP+ |
| 視野 | 77° @ 6.2mm —お使いのセンサーの画角を計算する |
| イメージサークル | 8.7mm |
| ディストーション | '<0.2% |
| 重量 | 7.0g |
| IRカットフィルター | P/N あり： CIL039-F2.8-M12A650 P/N なし：CIL039-F2.8-M12ANIR |
| 建設 | ハイブリッドガラス/プラスチック |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12A | — |
メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| コモンランズ CLA018 | CLA018 |
| イーコンシステムズ Sマウント | 7mm-11mmトールマウント |
| アライドビジョン アルビウムSマウント | はい |
| FLIR Blackfly S ボード | はい |
| iDS uEye LE | Rev1.1：はい、Rev1.2：ガラスを外した後 |
| イメージング・ソース M12 | はい |
| バスラー・ダートSマウント | はい |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
よくある質問
CIL039 3.9mm M12レンズには、どのようなセンサーが対応していますか？
CIL039は、ON Semi AR0521、Sony IMX477、AR1820を含む、1/1.8型および1/2.3型のセンサーに対応しています。その8.7mmのイメージサークルにより、これらのフォーマットでは800万画素以上の解像度でも余裕のある性能を発揮します。
CIL039の歪み量はどれくらいですか？
CIL039のテレビジョン歪率は0.2%未満に抑えられています。この数値は十分に低いため、ほとんどのバーコード、計測、および会議システムでは、ソフトウェアによる歪み補正を省略することができます。
CIL039はRaspberry Pi HQカメラに対応していますか？
はい、CIL039はIMX477を搭載したRaspberry Pi HQカメラに対応しています。標準的な日中の撮影で650nmのIRカットフィルターが必要な場合は、CIL039-F2.8-M12A650をご使用ください。
1/2.3インチセンサー搭載のCIL039の画角はどれくらいですか？
CIL039は、1/2.3インチセンサーで77°の水平画角を提供します。他のセンサーでの正確な数値を知りたい場合は、Commonlandsの画角計算ツール（field of view calculator）をご利用ください。
CIL039 M12レンズは米国から発送されますか？
はい、在庫のあるCIL039レンズは、太平洋標準時（PST）正午までにご注文いただければ、カリフォルニア州サンディエゴから当日発送いたします。
CIL039の機械図面はありますか？
はい、製品ページで機械図面をご覧いただけます。STP形式の3Dモデルファイルが必要な場合は、engineering@commonlands.com までお問い合わせください。
