Wide-Angle Automotive 1/1.7" 8MP M12 Lens for sensors AR0823, OX08B40, IMX678

広角4mm M12レンズ

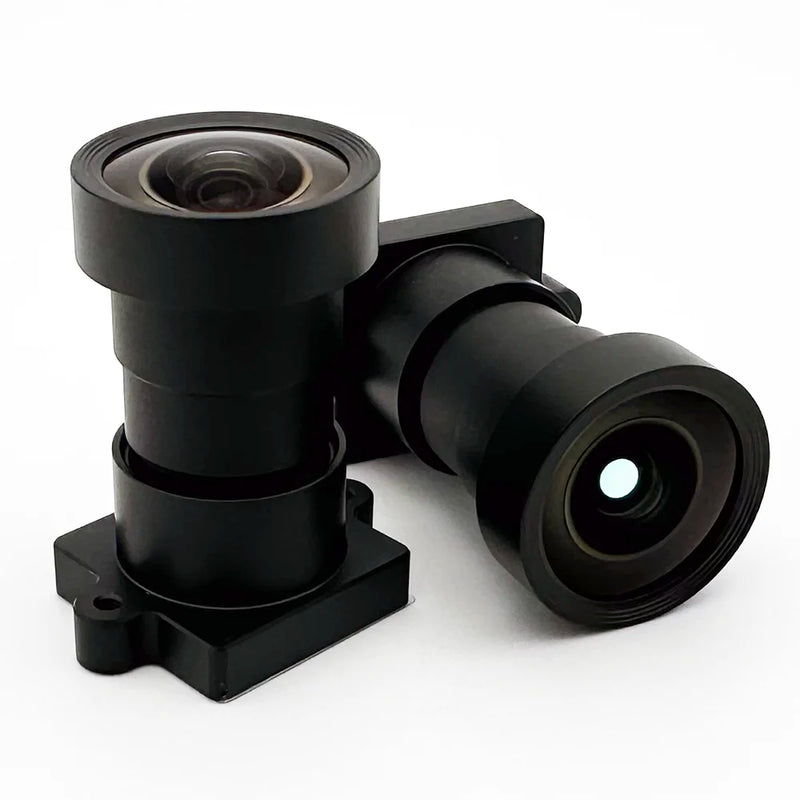

The CIL339 is an automotive grade 4mm M12 Lens for up to 8MP+ 1/1.7"+ sensors such as IMX676, AR0822, OX08B40, and IMX678. The CIL339 is all glass all-metal with three molded glass aspheres for thermal stability, is stray light optimized, and is IP69-rated for direct exposure to the elements.

$99.00

CIL339-F1.6-M12B640 (F/1.6 / M12B / With 640nm IRC Filter) is out of stock. We try to restock quickly, so contact us for availability.

CIL339-F1.6-M12BNIR (F/1.6 / M12B / Without Filter) is out of stock. We try to restock quickly, so contact us for availability.

レンズの特徴

F値が小さい

全面ガラス・全面金属製のデザインで、F/1.6の開放F値により、暗所での優れた性能を発揮します。

ロー・ゴースト

安全上重要なシーンで求められる高いダイナミックレンジに対応した、迷光対策が施された設計。

光学・機械的仕様表

レンズのパラメータ 公演詳細
品番CIL339
EFL3.9
F# 1.6
決議10-12MP, 1.85um
視野140°、イメージサークル 9.3mm。お使いのセンサーに合わせた画角を計算してください。
イメージサークル設計値は9.3mm、最大値は10.4mm
歪み-3% F-Θ @9.3mm
重量11.8g
IRカットオフフィルター付属品付き品番:CIL339-F1.6-M12B640、
 付属品なし品番:CIL339-F1.6-M12BNIR
建設4G+3MG
レイ・アングル署長20° @ 9.4mm image circle

機械的なバリエーション

バリアント 説明
M12B IP69K、レンズ1の表面1に撥水加工、AL6061製キャップ+バレル

機械レイアウト

カメラの機械的互換性一覧表*

カメラ/マウント 互換性
コモンランズ CLA024 CLA024
e-con Systems S-マウント Al6061製レンズホルダー付属
Allied Vision Alvium Sマウント いいえ
FLIR Firefly S Board いいえ
iDS uEye LE いいえ
The Imaging Source M12 はい
Basler Dart Sマウント はい

*カメラメーカーが提供する標準のM12x0.5レンズマウントを前提とした、機械的な互換性のみです。光学的な互換性については別途ご確認ください。

Same Day Ship by 12 PM PT
米国拠点 光学エンジニアリング・サポート
25,000以上 カリフォルニア州の在庫
100% MTF測定済み

よくある質問

CIL339 4mm 自動車用 M12 レンズは、どのようなセンサーに対応していますか?

CIL339は、1.85μmのピクセルピッチで10~12MPの解像度を持つ1/1.7インチセンサーに対応しており、AR0823、OX08B40、IMX678などが含まれます。設計上のイメージサークルは9.3mmで、最大10.4mmです。

CIL339広角レンズの歪みはどの程度ですか?

CIL339は、9.3mmのイメージサークルにおいて、F-θ歪みが-3%です。これは視野角140°のレンズとしては異例に低い値であるため、多くのナビゲーションシステムや検知システムでは、ソフトウェアによる補正を省略することができます。

CIL339は、自動車用途および過酷な環境での使用に対応していますか?

Yes. The CIL339 is IP6K9K rated with a hydrophobic coating, so it handles pressure washing, dust ingress, rain, and automotive temperature cycling.

CIL339と機械的に互換性のあるカメラにはどのようなものがありますか?

The CIL339 works with e-con Systems boards using the included aluminum lens holder. It also fits The Imaging Source and Basler Dart S-mount cameras through the Commonlands CLA024 mount, and it does not fit Allied Vision Alvium, FLIR Firefly S, or iDS uEye LE.

CIL339は米国から当日発送されますか?

Yes. Orders placed before 12 PM PT ship same day from San Diego.

CIL339の光学構造はどのようなものですか?

CIL339は、4枚のガラスレンズと3枚の成形ガラス非球面レンズを組み合わせた「4G+3MG」構造を採用しています。この設計により、自動車用途における極端な温度条件下でも、解像度と熱安定性を維持することができます。

The CIL339 is a 3.9mm automotive-grade wide-angle M12 lens for 1/1.7" sensors at F/1.6. It gives you a 140° field of view across a 9.3mm image circle while still resolving 10-12MP at 1.85μm pixel pitch on sensors like the AR0823, OX08B40, and IMX678. That combination is hard to get in an M12 package, which is why this lens exists.

光学スタックは、4G+3MG構成の成形ガラス非球面レンズ3枚を採用しています。これらのレンズ要素により、解像度を損なうことなく、自動車の動作温度範囲全体にわたって熱的安定性を維持することが可能となっています。9.3mmにおけるF-Theta歪率は-3%であり、140°の視野角としては異例に低い値です。また、HDR迷光最適化機能により、太陽光やヘッドライトがカメラに直射した場合でも、ゴースト現象を抑制しています。

このレンズはIP6K9K規格に準拠しており、第1レンズ表面には撥水コーティングが施されています。アルミニウム製の鏡筒と全金属製のキャップは、振動、高圧洗浄、粉塵、雨、および温度変化に耐える設計となっています。総重量は11.8gです。

The shipping variant includes the AL6061 lens holder for e-con Systems boards. Order CIL339-F1.6-M12B640 with a 640nm IR cut filter for daylight automotive use, or CIL339-F1.6-M12BNIR without a filter for NIR sensing. The lens is also mechanically compatible with The Imaging Source and Basler Dart cameras through the Commonlands CLA024 mount. It is not mechanically compatible with Allied Vision Alvium, FLIR Firefly S, or iDS uEye LE. You can check your field of view.

Orders placed before 12 PM PT ship same day from San Diego. Depth of field data for your working distance is available from the calculator Contact our optical engineers for volume pricing on automotive programs.
