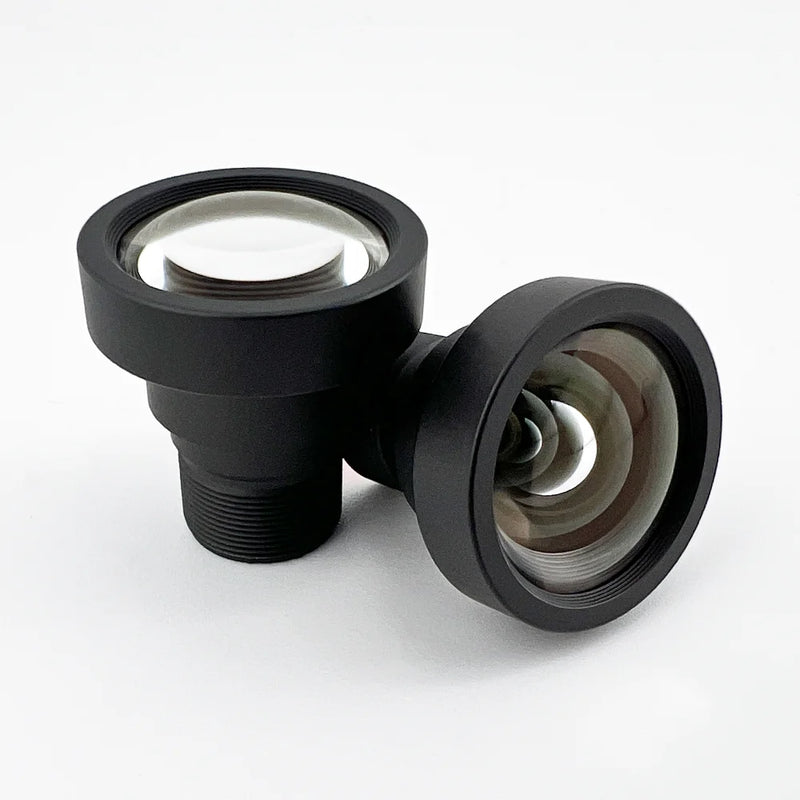

IMX678などの1/1.7インチセンサー用6mm M12レンズ
低ディストーション5.8mm M12レンズ
在庫あり。太平洋標準時（PST）正午までにご注文いただいた場合は、当日発送いたします。
レンズの特徴
低歪み
すべてのレンズ要素にガラスを使用することで、テレビの歪みを1％未満に抑えています。
オールガラス オールメタル
9Gオールメタル設計による優れた熱安定性。
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL058 |
| イーエフエル | 5.8 |
| F# | 2.2, 4.0 |
| 決議 | 3MP、3μm |
| 視野 | 79° @ 9.3mm イメージサークル。お使いのセンサーに合わせた画角を計算してください |
| イメージサークル | 9.0mm |
| ディストーション | -2% レクチリン @ 9.3mm |
| 重量 | 12g |
| IRカットフィルター | 付属品付き品番：CIL058-F2.2-M12A650、CIL058-F4.0-M12A650、 付属品なし品番：CIL058-F2.2-M12ANIR |
| 建設 | ガラス |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12A | イングレスプロテクションなし、レンズ1表面1にBBAR、AL6061キャップ+バレル |
メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| コモンランズ CLA019 | CLA019 |
| イーコンシステムズ Sマウント | 9mm～13mm高マウント |
| アライドビジョン アルビウムSマウント | はい |
| FLIR Blackfly S ボード | はい |
| iDS uEye LE | はい |
| イメージング・ソース M12 | Rev1.1：はい、Rev1.2：型番が「C-NO」で終わるもの |
| D3カメラモジュール | D3エンジニアリングへのお問い合わせ |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
よくある質問
CIL058 5.8mm M12レンズには、どのようなセンサーが対応していますか？
CIL058は、ソニーのIMX678やIMX334を含む1/1.7インチセンサーに対応しており、9.0mmのイメージサークル全域で、3µmのピクセルピッチで3MPの解像度を実現します。
CIL058の歪み量はどれくらいですか？
CIL058は、9.3mmのイメージサークルにおいて、直線歪みがわずか-2%です。この数値は、多くの測定環境において、ソフトウェアによる補正なしでも寸法測定や検査を行うのに十分な低さです。
CIL058のF/2.2モデルとF/4.0モデルの違いは何ですか？
CIL058-F2.2-M12A650は、一般的なマシンビジョン用途における標準的な選択肢です。CIL058-F4.0-M12A650は、より広い作動距離範囲で鮮明なピントを合わせる必要がある場合に、より深い被写界深度を実現します。
CIL058は耐候性がありますか？
いいえ。CIL058 M12A モデルには防塵・防水性能がありません。このモデルは、工場自動化ライン、検査ステーション、実験室などの管理された屋内環境での使用を想定しています。
CIL058 M12レンズに対応しているカメラはどれですか？
CIL058は、Commonlands CLA019ホルダー、e-con Systemsの9～13mm高さのマウントを備えたSマウントボード、Allied Vision Alvium、FLIR Blackfly S、iDS uEye LE、The Imaging Source M12、およびD3カメラモジュールと互換性があります。
CIL058は米国から当日発送されますか？
はい。Commonlandsでは、太平洋標準時（PST）正午までにご注文いただいた在庫レンズはすべて、カリフォルニア州サンディエゴから当日発送いたします。
