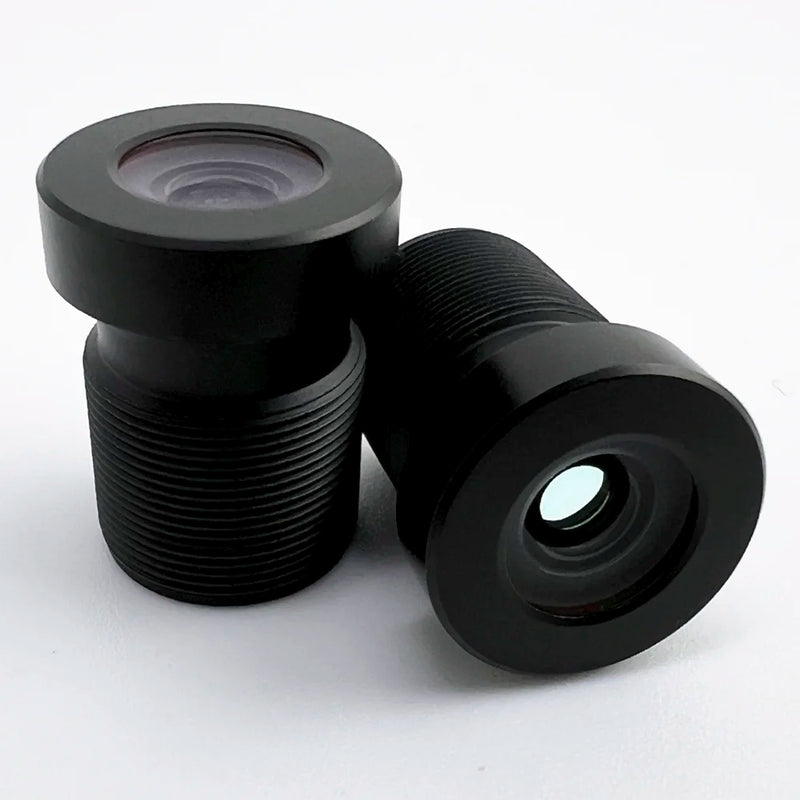

Automotive 5mm M12 Lens for up to 2MP 1/2.5" sensors such as AR0234

5.5mm M12レンズ 1/2.5型 2MP

CIL355は、最大1.3MPの1/2.7インチセンサーに対応した、自動車用グレードの5.5mm M12レンズです。F/1.8という明るい開放F値により、ADASや前方カメラに最適です。

$39.00

163pcs CIL355-F1.8-M12A650 (F/1.8 / M12A / With 650nm IRC Filter) in stock in the US

43pcs CIL355-F1.8-M12ANIR (F/1.8 / M12A / Without Filter) in stock in the US

In stock. Orders before 12 PM PT ship same day

レンズの特徴

F/1.8

低照度環境での優れた性能を実現する高速F#

IP6K9K

防塵・耐水性能を備えているため、このレンズはADASに最適です

光学・機械的仕様表

レンズのパラメータ 公演詳細
品番CIL355
EFL5.5
F# 1.8
視野89° @ 7.2mm イメージサークル。お使いのセンサーに合わせた画角を計算してください
イメージサークル7.3mm
歪み-9% テレビ
重量5.1g
IRカットオフフィルター付属品品番:CIL355-F1.8-M12A660
品番:CIL355-F1.8-M12ANIR
建設5G、AL6061

機械的なバリエーション

バリアント 説明
M12A IP69K、レンズ1の表面1にBBAR、AL6061製キャップ+バレル

機械レイアウト

カメラの機械的互換性一覧表*

カメラ/マウント 互換性
コモンランズ CLA019 CLA019
e-con Systems S-マウント 高さ10mm~13mmのホルダー
Allied Vision Alvium Sマウント はい
FLIR Firefly S Board はい
iDS uEye LE Rev1.1:はい、Rev1.2:はい
The Imaging Source M12 はい
Basler Dart Sマウント はい

*カメラメーカーが提供する標準のM12x0.5レンズマウントを前提とした、機械的な互換性のみです。光学的な互換性については別途ご確認ください。

Same Day Ship by 12 PM PT
米国拠点 光学エンジニアリング・サポート
25,000以上 カリフォルニア州の在庫
100% MTF測定済み

よくある質問

CIL355 5.5mm M12レンズは、どのようなセンサーに対応していますか?

CIL355は、ON Semiconductor社のAR0234を含め、最大1.3MPまでの1/2.7インチセンサーに対応しています。その7.3mmのイメージサークルは、1/2.7インチフォーマット全体をカバーします。

CIL355は自動車用途に対応していますか?

Yes. The CIL355 carries IP6K9K ingress protection, so it is dust-tight and resists high-pressure, high-temperature water jets used in automotive testing.

CIL355の視野はどのくらいですか?

CIL355は、7.2mmのイメージサークルにおいて89°の画角を提供します。正確な水平角および垂直角はセンサーサイズによって異なるため、Commonlandsの画角計算ツールで確認してください。

CIL355にはどのカメラが対応していますか?

The CIL355 is mechanically compatible with e-con Systems, Allied Vision Alvium, FLIR Firefly S, iDS uEye LE, The Imaging Source, and Basler Dart S-mount cameras. The Commonlands CLA019 lens holder sets the proper mounting height.

CIL355は米国から当日発送されますか?

Yes. Commonlands ships in-stock lenses same day from San Diego, California for orders placed before 12 PM PT.

CIL355を、赤外線照明付きの暗視用途として使用することはできますか?

はい。IRカットフィルターなしのバージョンをご希望の場合は、CIL355-F1.8-M12ANIRをご注文いただけます。このバージョンは、暗視用途において850nmまたは940nmのIR照明と相性が良いです。

CIL355は、最大1.3MPの1/2.7インチセンサーに対応した、5.5mmの自動車用M12レンズです。7.2mmのイメージサークルで89°の画角を実現しており、フィッシュアイ領域まで行かずに、前方向けADAS、サラウンドビュー、駐車アシストカメラに十分な広角性能を備えています。 F/1.8の開放絞りにより、トンネル内や夕暮れ時、照明の弱い駐車場などでも、適切な露出を維持できます。

歪率は-9%(TVバレル)です。これは生データでの幾何学処理には高すぎますが、ADASカメラのパイプラインでは通常、ソフトウェアで歪みを補正するため、このレンズが対象とするユースケースにおいては、この数値は問題になりません。また、AL6061製バレルを採用した5Gオールガラス設計により、自動車用ハードウェアで想定される-40°C~+85°Cの温度範囲においても、焦点を維持することができます。

IP6K9K規格は、このレンズが防塵性能を備え、高圧・高温の水噴射にも耐性があることを意味します。この規格は、カメラがキャビン外や洗浄作業の影響を受けやすい場所に設置される場合に重要です。第1表面に施されたBBARコーティングは、ヘッドライトによるフレアを低減し、視野角を計算することで、センサー上の撮影範囲を確認することができます。

The lens fits e-con Systems, Allied Vision Alvium, FLIR Firefly S, iDS uEye LE, The Imaging Source, and Basler Dart boards with the Commonlands CLA019 lens holder. You can order CIL355-F1.8-M12A650 with a 660nm IR cut filter or CIL355-F1.8-M12ANIR without a filter.

Commonlands ships in-stock parts same day from San Diego before 12 PM PT. You can contact engineering@commonlands.com for automotive qualification data and volume pricing.
