Low Distortion 5.2mm M12 Lens for up to 1/1.8" Sensors such as AR2020

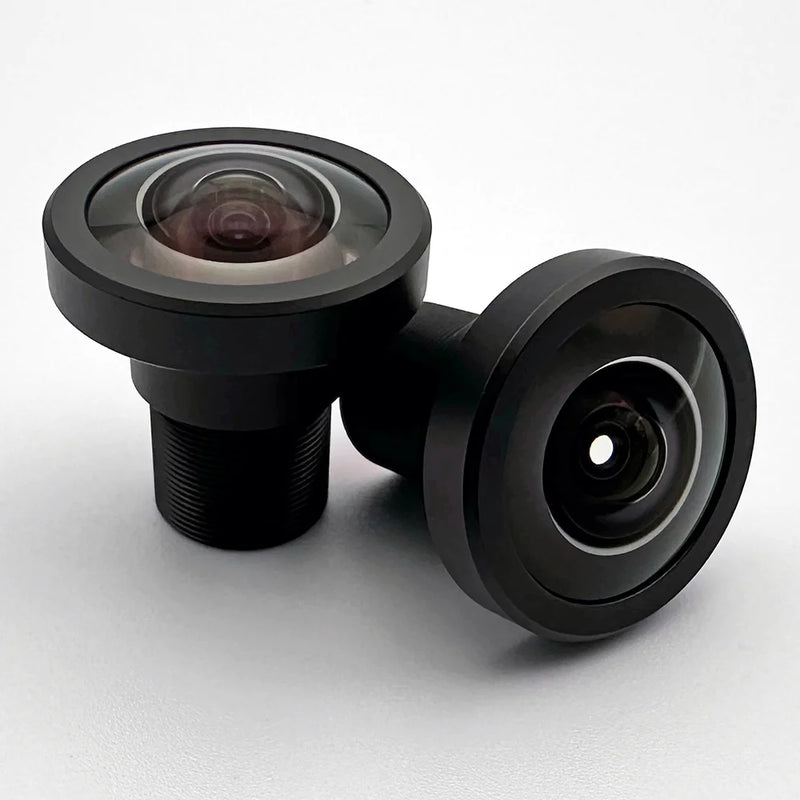

195°@9.2mmフィッシュアイM12レンズ
CIL232は、200°FoV@9.3mmイメージサークルの非熱処理オールガラス製オールメタルM12魚眼レンズで、AR0821のようなセンサーを完全にカバーする。
In stock — orders before 12 PM PST ship same day
レンズの特徴
Low F/\\#
オールガラス・オールメタル設計で、F値1.9という驚異的な低照度性能を実現。
IP67
IP67の防塵・防水性能。
光学・機械仕様表
| レンズパラメーター | パフォーマンス詳細 |
|---|---|
| 品番 | CIL232 |
| イーエフエル | 3.1 |
| F# | 1.9 |
| 視野 | 181° @ 8.8mm image circle — Calculate FoV for your sensor |
| イメージサークル | 8.8mm |
| ディストーション | '<10% F-Θ |
| 重量 | 12g |
| IRカットフィルター | P/N あり: CIL232-F1.9-M12A650 P/N なし：CIL231-F1.9-M12ANIR |
| 建設 | オールガラス、アルミニウム |
メカニカル・バリエーション
| バリアント | 説明 |
|---|---|
| M12A | IP67、レンズ表面1にBBAR、メタルキャップ+バレル |
メカニカル・レイアウト
カメラ・メカニカル互換性表
| カメラ/マウント | 互換性 |
|---|---|
| Commonlands CLA019-LCP | CLA019-LCP |
| イーコンシステムズ Sマウント | 8mm～13mmトールマウント |
| アライドビジョン アルビウムSマウント | はい |
| FLIR Blackfly S ボード | はい |
| iDS uEye XLS | はい |
| イメージング・ソース M12 | はい |
| バスラー・ダートSマウント | — |
*カメラメーカーが提供する標準M12x0.5レンズマウントを前提とした機械的互換性のみ。光学的な互換性は別途ご確認ください。
Frequently asked questions
What sensors does the CIL232 mini fisheye support?
The CIL232 supports sensors up to 1/1.7\" format including the IMX728 and AR0823, resolving 12MP+ at 1.85μm pixel pitch across the 8.8mm image circle.
How wide is the CIL232 field of view?
The CIL232 provides 200° total field of view with 181° measured at the 8.8mm image circle. That is wide enough for surround-view, overhead monitoring, and multi-camera stitching applications.
Is the CIL232 weatherproof for outdoor use?
Yes. The M12A variant is IP67-rated with a sealed metal barrel and BBAR-coated front element. Both the CIL232-F1.9-M12A650 (with 650nm IRC) and CIL232-F1.9-M12ANIR (no filter) are sealed.
What lens holder works with the CIL232?
The Commonlands CLA019-LCP lens holder is the recommended mount. e-con Systems boards need an 8–13mm tall holder. Allied Vision Alvium, FLIR Blackfly S, iDS uEye XLS, TIS, and Basler Dart are also mechanically compatible.
Does the CIL232 fisheye lens ship same day from the US?
Yes. Commonlands ships all in-stock M12 lenses same day from San Diego, California for orders placed before 12 PM PST.
What is the distortion profile of the CIL232?
Under 10% F-Theta distortion. The CIL232 uses F-Theta projection rather than rectilinear — standard for fisheye lenses at this field angle. Full distortion curves including optical, F-Theta, and TV distortion are in the mechanical drawing.
