12mm高解像度Cマウントレンズ：GMAX0505、TRI204S、TRI245Sなどの2.5μmピクセルを持つ25MPセンサー

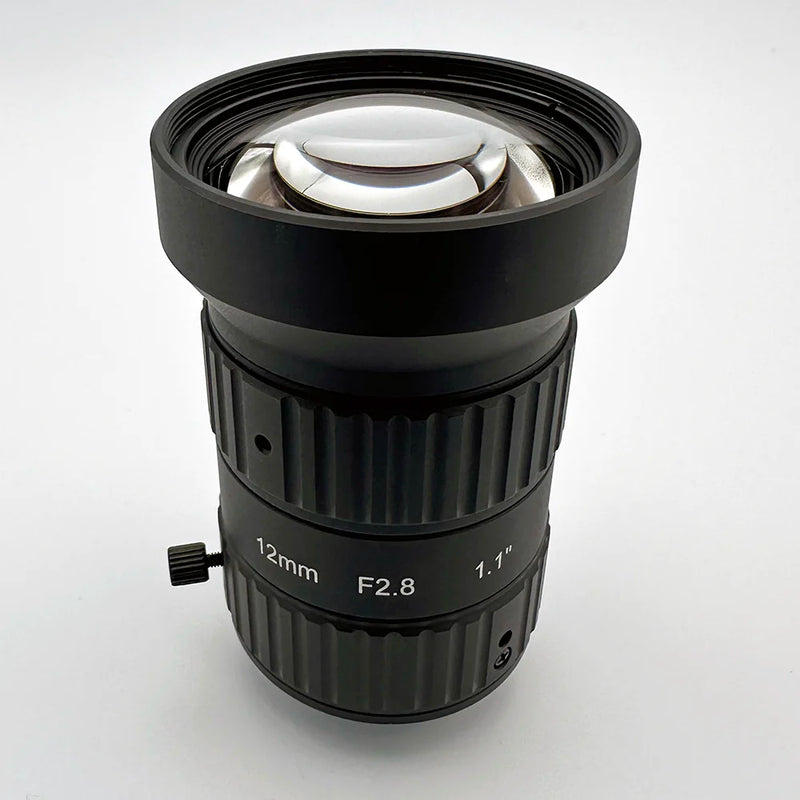

12mm Cマウントレンズ 1.1インチ 25MP
The CIL542 is an IR Corrected 12mm C-Mount Lens for up to 25MP 1.1" sensors with pixel size as small as 2.5um such as the GMAX0505. The F/2.8 closes to F/14 and the lens has a M46x0.75 thread for filters.
In stock. Orders before 12 PM PT ship same day
レンズの特徴
絞り調整機能
Adjustable F/2.8-F/14 aperture to optimized depth of field of your system.
有限／無限共役最適化
130mmから無限遠まで、像面湾曲のない極めて鮮明な画像を実現します。
光学・機械的仕様表
| レンズのパラメータ | 公演詳細 |
|---|---|
| 品番 | CIL542 |
| EFL | 12.0 |
| F# | 2.8 |
| 決議 | 25MP, 2.5um |
| 視野 | 72° @ 17.6mm。お使いのセンサーの視野角（FoV）を計算してください。 |
| イメージサークル | 17.6mm |
| 歪み | -0.6%（Rectilinear @ MoDより） |
| 重量 | 255g |
| 建設 | オールガラス |
| レイ・アングル署長 | 16° |
機械レイアウト
よくある質問
CIL542 12mm Cマウントレンズは、どのようなセンサーに対応していますか？
CIL542は、25MPでピクセルピッチが2.5µmまで対応する1.1インチセンサーに対応しています。GMAX0505、TRI204S、およびTRI245Sと組み合わせて使用でき、17.6mmのイメージサークルが1.1インチフォーマット全体をカバーします。
CIL542の歪み量はどれくらいですか？
Distortion is -0.6% from rectilinear at minimum object distance. That level is low enough for dimensional measurement, gauging, and machine vision inspection without software correction in many systems.
CIL542の絞りは調整できますか？
Yes, the aperture adjusts from F/2.8 to F/14, so you can trade light for depth of field at your working distance. You can use depth of field calculator to plan the setup.
CIL542の最小作動距離はどれくらいですか？
最短撮影距離は130mmです。光学設計は130mmから無限遠まで最適化されているため、より近くでピントを合わせても、画角の隅の解像力が低下することはありません。
CIL542 12mm Cマウントレンズには、IRフィルターが付属していますか？
CIL542-F2.8-CMANIRには、IRフィルターは付属していません。M46x0.75のフィルターネジ山により、可視光、NIR、またはバンドパス用の標準的なマシンビジョンフィルターを取り付けることができます。
CIL542は米国から当日発送されますか？
はい、太平洋標準時（PST）正午までにご注文いただいた商品は、サンディエゴの倉庫から当日発送いたします。CIL542の在庫状況や数量割引については、弊社までお問い合わせください。
類似のCマウントレンズ：4mm～75mm 産業用マシンビジョン用光学系
コモンランズについて
Commonlands LLCは、マシンビジョン、ロボティクス、および組み込みカメラシステム向けの精密M12、Cマウント、M8レンズの設計・製造を行っています。カリフォルニア州サンディエゴに拠点を置き、即日発送が可能な在庫を確保しているほか、米国を拠点とする光学エンジニアに直接ご相談いただけます。単体の試作レンズから25,000個以上の量産まで、当社のチームは光学設計のコンサルティングから大量生産の対応に至るまで、製品のライフサイクル全体をサポートいたします。
