How do you focus an M12 lens?

Use focus targets, then slowly thread the lens while displaying a video. Go past focus, then come back to focus. For more detailed guidance, please refer to our full article on how to focus camera lenses .

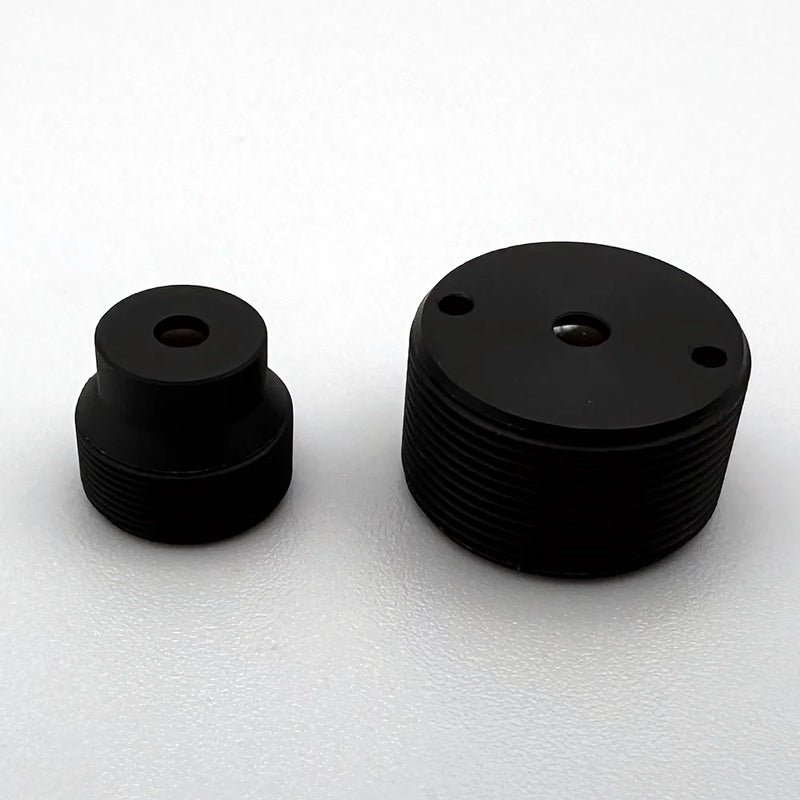

低ディストーションのM8レンズ｜IMX335などのセンサー用5MP

小型6mmレンズ

CIL857は、最大1/2.7" 5MPセンサー用の小型6mm M8レンズで、オールガラス製、フロントアパーチャーピンホール設計です。小型のため、スペースに制約のあるアプリケーションに最適です。M12のバリエーションもあります。

$39.00

選択された部品番号は次のとおりです：CIL857-F3.0-M08A650

ボリューム・プライスのリクエスト

There are 36 units CIL857-F3.0-M08A650 (F/3.0 / M08A / With 650nm IRC Filter) in stock in the US.

CIL857-F3.0-M08ANIR（F/3.0/M08A/フィルターなし）は米国に45台在庫があります。

CIL857-F3.0-M12A650（F/3.0/M12A/650nmIRCフィルター付）は、米国に41台在庫があります。

CIL857-F3.0-M12ANIR（F/3.0/M12A/フィルターなし）は、米国に230台の在庫があります。

レンズの特徴

小さなフォームファクター

10.4mmのTTLでM8とM12のバリエーションを用意

低歪み

通常画像の歪みは3%以下

光学・機械仕様表
レンズパラメーター	パフォーマンス詳細
品番	CIL857
フォーマットの種類	1/2.7"
イーエフエル	5.7mm
F#	3.0
決議	3-5MP
視野	53° @ 5.5mm イメージサークル M12 Lens Calculatorを使用して、お使いのセンサー用に計算します。
イメージサークル	7.0mm
ディストーション	3% テレビ
重量	M8バージョン：0.8g
IRカットフィルター	P/N あり： CIL857-F3.0-M08A650 / CIL857-F3.0-M12A650 P/N なし：CIL857-F3.0-M08A650 / CIL857-F3.0-M12ANIR
建設	オールガラス、オールメタル

メカニカル・バリエーション
バリアント	説明
「M12A	M12x0.5、F/3.0、レンズ1面BBAR、AL6061キャップ+AL6061バレル
「M08A	M8x0.35、F/3.0、レンズ1面BBAR、AL6061キャップ+AL6061バレル

メカニカル・レイアウト

USBピンホールレンズ M12 M8レンズ.webp__PID:3ac7ad3a-af9e-4def-8290-57beecf5965d

カメラ・メカニカル互換性表
カメラ/マウント	互換性
コモンランド互換マウント	CLA819
イーコンシステムズ標準Sマウント	高さ5～7mmのホルダー
アライドビジョンアルビウムSマウント	いいえ
FLIR Blackfly S ボード	いいえ
iDS uEye LE	Rev1.1：いいえ、Rev1.2: いいえ
イメージング・ソース M12	いいえ
バスラー・ダートSマウント	お問い合わせ

*CLA017のようなアダプターと薄型M12レンズマウントを使用して、M8バリアントをM12レンズマウントで使用します。

.PDF機械図面、.STPファイルなどのダウンロード。

M12レンズ Cマウントレンズ.webp__PID:d39df4c6-9351-4e-9938-992a7c9a721e

エンジニアリングと品質保証

M12レンズの光学工学.webp__PID:cabadc1d-9038-478a-9ec1-b9515597d704

USエンジニアリング・サポート

米国のM12レンズ.webp__PID:de4930ea-2073-44ee-ad75-d40d9d92487e

簡単なグローバル出荷

M12 Lens Manufacturing.webp__PID:7f1f5e48-3df5-4feb-9fa4-5a6210d8de49

量産準備完了

ここにいくつかの類似した魚眼レンズがあります。私たちのレンズの計算機を使用してFoV（歪みと！）を計算します。

1 2

1 2 3

Q: What is a Fisheye Lens?

A: A fisheye lens is a lens with maximum field of view greater than 180° and which contains distortion. If you use a fisheye lens on a smaller sensor, then the resulting image is a wide angle image with less than 180 degree field of view, and therefore some people consider "wide angle" lenses to also be fisheye.

Q: What is an M12 lens (S-mount lens)?

Answer: An M12 lens is a compact lens with a 12 mm thread diameter, often called an S-mount lens. These lenses screws into a camera’s M12 lens mount and are commonly used in board-level cameras for embedded vision systems. M12 lenses are smaller than C/CS-mount lenses, making them ideal for space-constrained applications like robotics.

Q: What cameras can I use M12 lenses with?

A: There are many embedded vision cameras and AI cameras that are compatible with M12 leness. As long as camera's lens holder is compatible with the mechanical dimensions of the lens, the lens should focus! Please make sure to match the image circle, FoV, and resolution.

Q: M12レンズのピント合わせはどうやるのですか？

Answer: Use focus targets, then slowly thread the lens while displaying a video. Go past focus, then come back to focus. You can view our full article on how to focus camera lenses.
